ALSGS electronic power feed Parts breakdown, parts list, parts name, including quantity.
All ALSGS electronic power feeds can select the appropriate accessories according to the sub list.
Please indicate the model and voltage used when you select accessories.
零件表PARTS LIST | |||
编号NO. | 名称规格 | Description | 数量Qty |
001 | 罩盖 | TOPHOUSING | 1 |
002 | 大螺帽 | NUT | 1 |
003 | 调整垫35×45×0.2mm | SHIM | 4 |
004 | 大伞齿轮BEVEL | GEAR | 1 |
005 | 调整垫16×22×0.2mm | SHIM | 4 |
006 | 锁紧螺母 | LOCKINGNUT | 1 |
007 | 滚针轴承NK120/16 | NEEDLEBEARING | 1 |
008 | 电路保护器 | CIRCUITBREAKERSUPPORT | 1 |
009 | 透明窗 | CIRCUITBREAKERCOVER | 1 |
010 | 含油轴承(上) | BUSHINGBEARING | 1 |
011 | 显示泡LIGHT | TRANSMITTER | 1 |
012 | 快速开关罩(高速按钮) | BOOTHEX.SEAL | 1 |
013 | 快速螺母 | NUT | 1 |
014 | 拔叉轴 | LIFTFORKSHAFT | 1 |
015 | 轴用弹性档圈6 | CRESCENTRING | 1 |
016 | 含油轴承(下)BUSHING | BEARING | 1 |
017 | 底座BOTTOM | HOUSING | 1 |
018 | 圆柱头内六角螺钉 | M5x35SCREW | 4 |
019 | 电源线 | POWERCORD | 1 |
020 | 控制线 | CONTROLCORD | 1 |
021 | 护套 | CORDCLAMP | 4 |
022 | 防松螺母M8 | LOCKINGNUT | 1 |
023 | 底盖 | BOTTOMCOVER | 1 |
024 | 螺钉M4xl0 | SCERW | 1 |
025 | 弹簧垫4 | SPRINGWASHER | 1 |
026 | 螺钉M4×6 | SCREW | 1 |
027 | 联接板 | ADAPTOR | 1 |
028 | 弹簧 | SPRINGGOR | |
029 | 端盖 | TOPHOUSING | 1 |
030 | 垫圈 | WASHER | 1 |
031 | 弹性圆柱销5x14 | SPRINGPIN | 1 |
032 | 紧定螺钉 | SETSCREW | 2 |
033 | 铭牌 | LABEL | 1 |
034 | 电源开关 | ON-OFFSWITCH | 1 |
035 | 螺母 | NUT | 1 |
036 | 电源开关防水套 | CAP OF ON-OFF SWITCH | 1 |
037 | 防水套螺母 | NUT | 1 |
038 | 螺钉M5×75 | SCERW | 2 |
039 | 转换开关支架 | MICR OSWITH HOLDER | 1 |
040 | 摆杆 | SWITCH ACTURATOR | 1 |
041 | 圆柱销2×25 | PIN,ACTURATOR | 1 |
042 | 微动开关 | MICRO SWITCH | 2 |
043 | 螺钉M3×30 | SCREW | 2 |
044 | 螺母M3 | NUT | 2 |
045 | 压敏电阻 | CAPACITOR | 1 |
046 | 凸轮轴 | CAM | 1 |
047 | 弹性圆柱销2×14 | SPRING PIN | 1 |
048 | 电机定子 | MOTOR FIELD ASSY. | 1 |
049 | 转子 | ARMTURE ASSY. | 1 |
050 | 电刷 | BRUSH | 2 |
051 | 行程开关组件 | LIMIT SWITCH ASSY. | 1 |
051-1 | 底板 | HOLD PLATE | 1 |
051-2 | 座 | LIMIT SWITCH HOLDER | 1 |
051-3 | 挡盘 | LIMIT PLATE | 2 |
051-4 | 碰柱 | ACTUATOR | 2 |
051-5 | 弹簧 | SPRING | 1 |
051-6 | 绝缘橡胶板 | LIMIT SWITCH GASKET | 1 |
051-7 | 弹簧片 | ACTUATOR | 1 |
051-8 | 换向接板 | CONNECTING PLATE | 1 |
051-9 | 螺钉M3×6 | SCREW | 1 |
051-10 | 螺母M3 | NUT M3 | 1 |
051-1 | 螺钉M3x35 | SCREW | 4 |
051-12 | 螺钉M3x16 | SCREW M3x16 | 2 |
051-13 | 螺钉M3x14 | SCREW M3x14 | 2 |
051-14 | 微动开关 | MICRO SWITCH | 2 |
051-15 | 轴用弹簧档圈6 | CRESCENT RING | 2 |
052 | 电刷座 | BRUSH HOLDER | 2 |
053 | 电刷盖 | BRUSH CAP | 2 |
054 | 高速开关支架 | MICRO SWITCH HOLDER | 1 |
055 | 微动开关 | MICRO SWITCH | 1 |
056 | 螺母M3 | NUT | 2 |
057 | 螺钉M3x14 | SCREW | 2 |
058 | 上半联轴器 | DRIVE GEAR SHAFT | 1 |
059 | 弹性圆柱销3x14 | SPRING PIN | 1 |
060 | 轴承6082NTN | BEARING | 1 |
061 | 小伞齿轮 | DRIVE GEAR | 1 |
062 | 联接套 | SPACER | 1 |
063 | 7L用弹性档圈22 | CRESCENT RING | 1 |
064 | 主轴 | DRIVING SHAFT | 1 |
065 | 定位套 | SHAFT MOUNT | 1 |
067 | 弹簧 | SPRING | 1 |
068 | 下半联轴器 | CLUTCH | 1 |
069 | 垫片 | WASHER | 1 |
070 | 轴承 | BEARING | 1 |
071 | 弹簧座 | SPRING COVER | 1 |
072 | 圆柱销2.5×15 | PIN | 1 |
073 | 圆柱销3x18 | PIN | 1 |
074 | 弹性圆柱销3x15 | SPRING PIN | 1 |
075 | 拔叉 | LIFTFORK | 1 |
076 | 滑轮 | LIFTFORK RING | 1 |
077 | 圆柱销3x12 | PIN,LIFTFORK RING | 1 |
078 | 控制手柄 | CONTROL HANDLE ASSY | 1 |
078-1 | 拔盘 | CONTROL HANDLE DISC | 1 |
078-2 | 手柄杆 | CONTROL HANDLE | 1 |
078-3 | 手柄球 | HANDLE KNOB | |
078-4 | 紧定螺钉 | SET SCREW | 1 |
079 | 斜齿轮 | ZYTEL GEAR WITH OUT HUB | 1 |
080 | 垫圈 | WASHER | 1 |
081 | 齿轮座 | HUB OF ZYTEL GEAR | 1 |
082 | 波形垫圈 | SPARING WASHER | 1 |
083 | 轴用弹性挡圈32 | CRESCENT RING | 1 |
084 | 电位器 | POTENTIOMETER ASSY | 1 |
085 | 电位器套管 | RING OF POTENTIOMETER | 1 |
086 | 支架 | SARAIN OF POTENTIOMETER | 1 |
087 | 垫圈4 | WASHER | 2 |
088 | 螺钉M4×6 | SCREW | 2 |
089 | 按柱 | RAPID SWITCH PLUNGER | 1 |
090 | 螺套 | RAPID SWITCH HOUSING | 1 |
091 | 弹簧 | SPRING FOR RAPID SWITCH | 1 |
092 | 轴用弹性挡圈4 | CRESCENT RING | 1 |
093 | 电路板组件 | CIRCUIT BOARD ASSY | 1 |
094 | 绝缘板组件 | CIRCUIT BOARD INSULATOR | 1 |
095 | 定位器 | TRAVEL STOP ASSEMBLY | 2 |
095-1 | 定位块 | TRAVEL STOP | 2 |
095-2 | 定位座 | TRAVEL STOP BASE | 2 |
095-3 | 定位杆 | TRAVEL STOP SHAFT | 2 |
095-4 | 弹簧’ | SPRING | 2 |
095-5 | 螺栓 | BOLT | 2 |
095-6 | 垫圈 | WASHER | 2 |
095-7 | 轴用弹性挡圈 | CRESCENT RING | 2 |
096 | 旋钮 | SPEED CONTROL KNOB | 1 |
097 | 紧定螺钉 | SET SCREW | 1 |
098 | 螺钉M4×4 | SCREW M4X4 | 2 |
099 | O型密封圈 | O-RING | 1 |

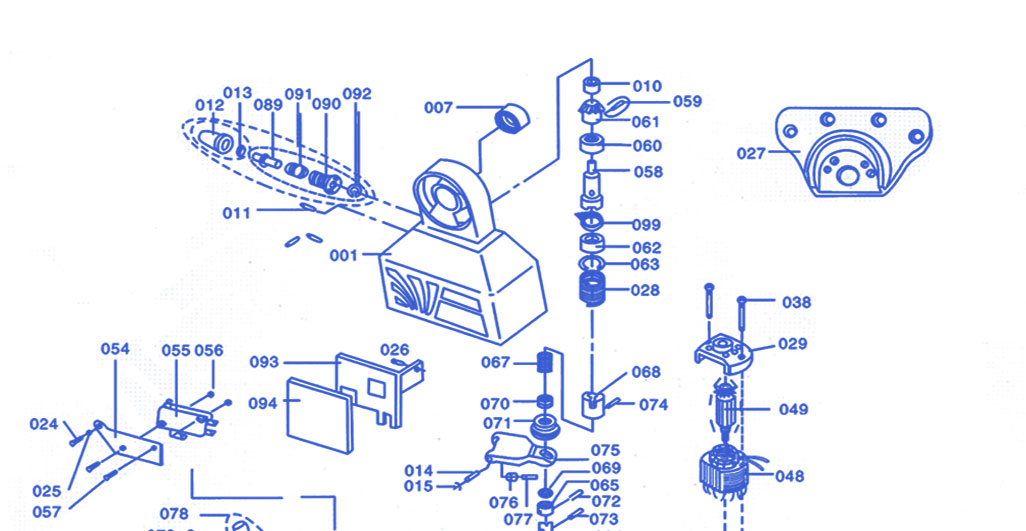

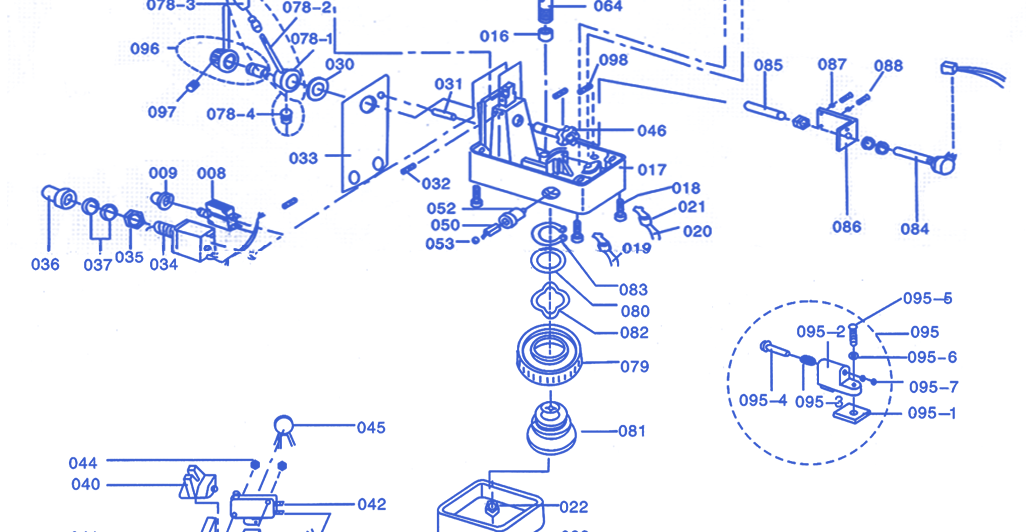

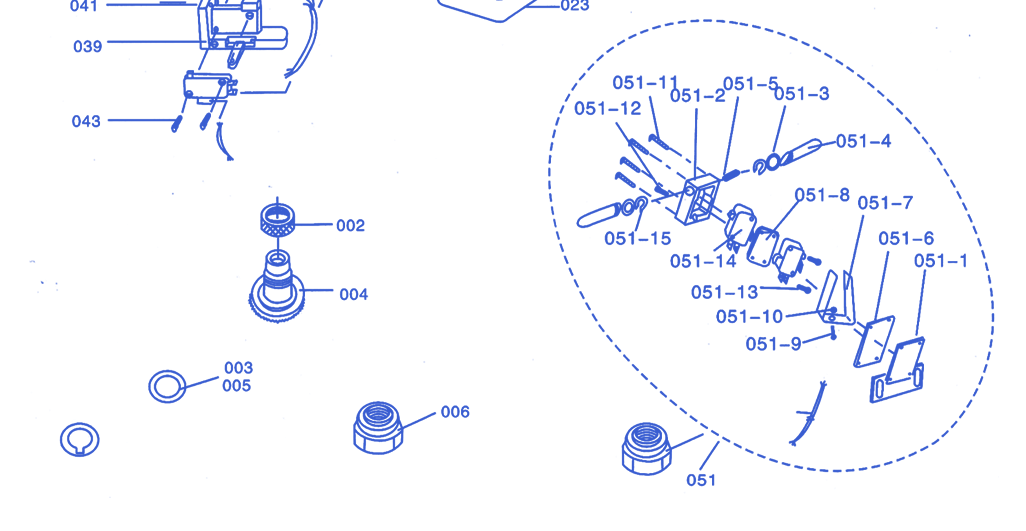

For all models of ALSGS electronic power feed, the corresponding accessory number can be obtained according to the figure below.
Please indicate the part number and the model of the power feed when you select the parts.
If you buy Electrical power feed accessories, you also need to provide the voltage.
。Not sure which model the machine is suitable for? Or problems that can't be solved? Pls send email to us, E-mail:service@alsgs.com There will be professional technical personnel to provide technical support.
